隨著科技的發展，電子產品越來越深入到我們生活的各方面，包括各種大型設備涌入市場，該類產品的合規性測試顯得十分重要。


北測集團深圳10米法電波暗室已經投入運營，實驗室內可以測試諸如大型無線設備、儲能設備、充電樁、光伏設備、汽車零部件和整車等工業和民用產品。

10米法電波暗室特點
10米法電波暗室主要是為了滿足大尺寸設備的測試需求，其特點如下：
★轉臺直徑很大，承重較高，可以測試比較重的樣品，比如工業電源，儲能變流器，汽車，醫療大型設備等；
★靜區很大 相較于3米暗室，其靜區可擴大至５米甚至更大；
★低頻在30MHz場地反射較小。

10米法電波暗室必要性
企業選擇10米法暗室進行測量主要有以下2點：1.被測樣品的大小。2.不同產品，國家認證標準的要求。例如一些地區，對1GHz以下的輻射騷擾測試，更偏好10米法測量結果。

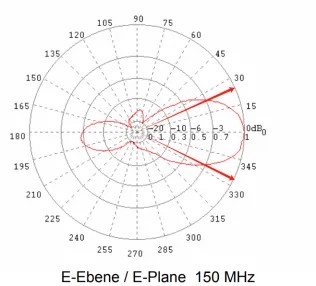

首先目前30MHz-1GHz頻段騷擾測量通常使用對數周期天線，其典型的3dB天線波束寬度近似60°。在3米測量距離時，其照射寬度為3.5m，在10米測量距離時，其照射寬度為11.6m。不難看出相較于3米，10m的測距可以覆蓋較大的樣品。

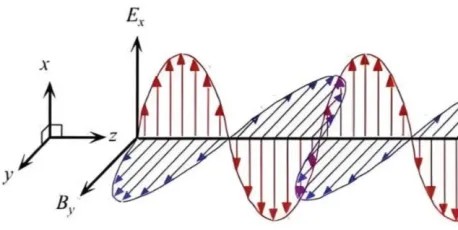

其次樣品的電磁輻射是以場的形式在空間中傳播。電磁場可以分為近場和遠場。從產品的角度，更傾向遠場，遠場電場和磁場和電磁波的方向彼此垂直，幅值隨距離成反比線性關系。近場關系復雜，幅值與距離成非線性關系。在近場測試的結果容易受到波相位的影響。通常遠場與近場的邊界關系為：d=Y/2π式中，d為測量點與場源之間的距離；Y為電磁場波長。d＜Y/2π的區域為近場，d大于Y/2π的區域為遠場。

因此，對3米法而言，300MHz以下頻段為近場測試，300MHz以上頻段為遠場測試。對10米法而言，100MHz以下頻段為近場測試，100MHz以上頻段為遠場測試。


3米法和10米法暗室都是常用的電磁兼容測試環境，但不同的國家和地區可能會有不同的測試標準和規定。因此，在選擇測試方法時，需要根據具體的產品和目標市場來確定。

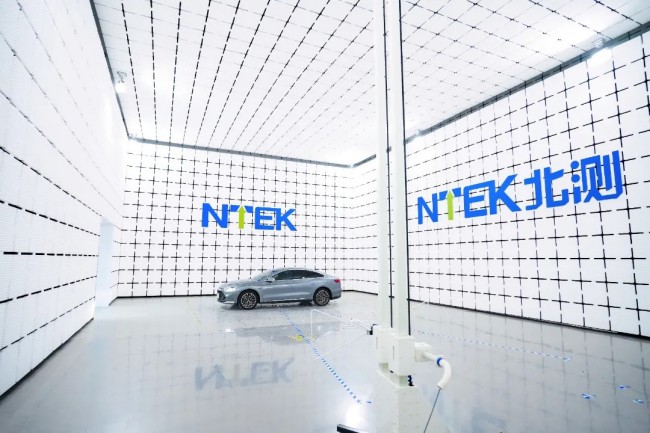

北測10米法暗室能力
供電能力：直流DC 1500V 400A*3，功率900KW
交流AC  690V 500A*3，功率900KW
轉臺：6米直徑（嵌入式），承重6000kg；
滑動門尺寸：3米*3米；
LRC負載：600kW；
輻射抗擾能力：20MHz-1GHz  30V/m；1GHz- 6GHz  20V/m ; @3米
輻射騷擾能力：9kHz~18GHz
液冷能力：液冷功率30KW
通道數量：4通道2進2出
制冷液流量：20-30㎡/分鐘
溫度范圍：10℃-25℃
滿足常規標準：
GB/T 34133-2023，GB/T 18487.2 2017，GB 34660-2017，YY 0600.3-2007，IEC/EN 61000-6-3，IEC/EN 61000-6-4，CISPR 22，EN55022。

北測優勢
NTEK北測作為國家級高新技術企業，智能網聯、新型材料及電子產品綜合公共測試平臺，主要從事智能通信、新能源汽車、軌道交通及航空零部件市場準入，測試驗證、失效分析、仿真模擬等質量研究技術服務。


NTEK北測智慧能源事業部配置了完整的針對光儲充產品的檢測能力，力求為客戶提供一站式檢測與認證技術服務。檢測能力包括電磁兼容(EMC)、電氣安全、電氣性能、環境/機械可靠性、通訊協議與互操作性、電力并網等。
北測可以對電動汽車充電站為運營商提供現場檢測、評估和運維的服務。電磁兼容(EMC)測試我們可以為客戶提供實驗室測試，也可以到客戶現場對樣品進行現場測試。現場EMC測試可以解決超大型或固定式樣品沒法進入實驗室現場的問題，并避免樣品運輸?shù)娘L(fēng)險。
